Avansa 110 E

Detailní popis produktu

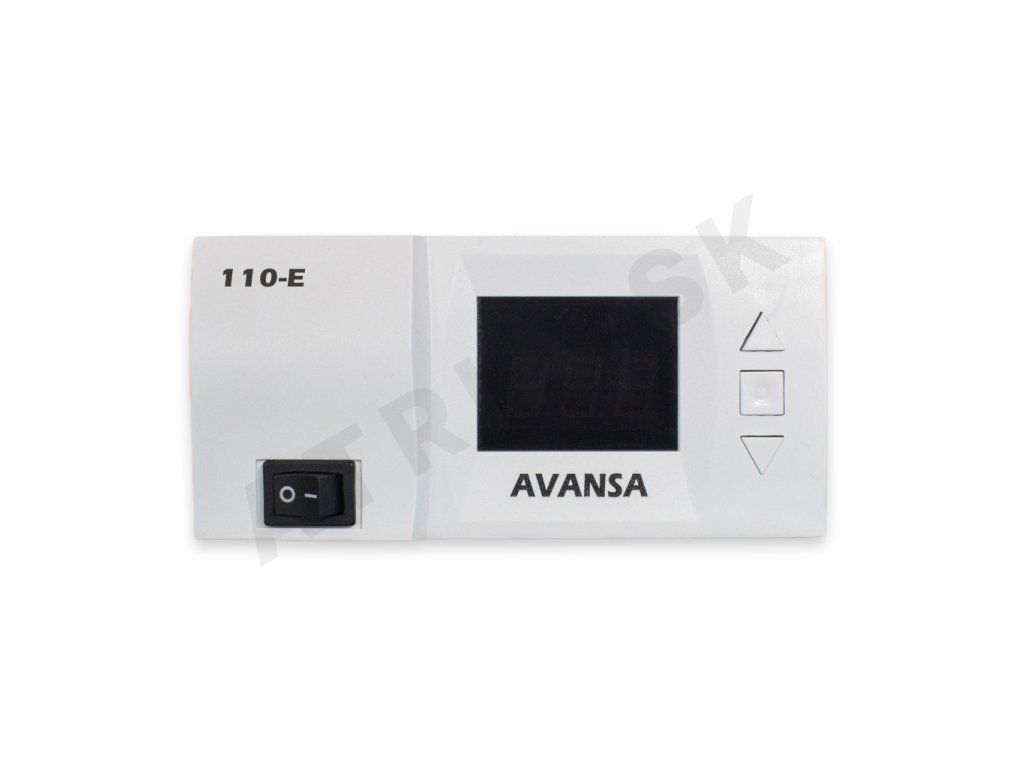

Termostat Avansa 110 E je častou součástí hydraulických systémů v topných kotelech a rozdělovačích. Používá se tam, kde je třeba ovládat oběhové čerpadlo podle teploty vratné vody nebo vnitřního prostředí. V topných soustavách s konvenčním kotlem nebo rozdělovačem zajišťuje, aby čerpadlo pracovalo pouze tehdy, když je to technicky i energeticky vhodné. Tím minimalizuje zbytečný provoz a zvyšuje efektivitu celého systému.

Typické aplikace zahrnují jednotky s klasickým kotle, rozdělovače s více okruhy nebo systémy s podlahovým vytápěním. V těchto případech je termostat základním prvkem pro regulaci oběhu. Instalatér musí zohlednit umístění senzoru, připojení k čerpadlu a spínací charakteristiku termostatu, aby byl systém co nejefektivnější.

Technické parametry

Parametry jako napájecí napětí (230 V 50 Hz ±10 %), spínací proud (6 A) a rozsah nastavení teploty (5–80 °C) určují, jaký typ čerpadla lze ovládat. Maximální teplota senzoru (120 °C) znamená, že termostat lze použít i v systémech s vyššími teplotami, např. v kotelničkách s peletovým kotlem. Délka senzoru (1,2 m) umožňuje jeho umístění v různých místech systému, např. v návratu nebo v rozdělovači.

Montáž a připojení

Montáž termostatu Avansa 110 E začíná volbou vhodného místa. Nejčastěji se montuje na stěnu v blízkosti topného systému nebo v kotelničce. Připojení je elektrické – termostat se připojí k čerpadlu a k elektrické síti. Při montáži je důležité zajistit pevné připojení vodičů a dodržet polarity. Senzor se připojí do systému – buď do potrubí nebo do nádrže, v závislosti na účelu regulace.

Nejčastější chyby při montáži zahrnují špatné nastavení teplotního rozsahu, nesprávné připojení vodičů nebo umístění senzoru mimo měřenou oblast. Doporučuje se zkontrolovat těsnost připojení senzoru a dodržet výrobcem doporučené utažení šroubů. Pro připojení je vhodné použít kabel s odpovídajícím průřezem a izolací.

Kompatibilita a příslušenství

Termostat Avansa 110 E je kompatibilní s oběhovými čerpadly, která pracují s výkonem do 6 A. Může být použit v kombinaci s klasickými kotli, rozdělovači nebo systémy s podlahovým vytápěním. Pro rozšíření funkčnosti lze použít příložný termostat AVANSA TH 2A nebo regulátor Euroster 11 E. Tyto příslušenství umožňují přesnější regulaci nebo dálkové ovládání.

Technické souvislosti pro projektanta

Termostat Avansa 110 E funguje na principu teplotního spínání – při dosažení nastavené teploty se čerpadlo zapne, při poklesu se vypne. Tím se minimalizuje zbytečný provoz a zvyšuje se životnost čerpadla. Materiál termostatu je vyroben z odolných plastů a kovových součástí, které zajišťují dlouhou životnost i v agresivním prostředí. Elektrické zapojení je jednoduché a nevyžaduje složitou regulaci – termostat pracuje jako spínací prvek v řídicí obvodu čerpadla.

Hydraulické zapojení je závislé na tom, kde se senzor umístí. Pokud je senzor v návratu, termostat ovládá oběh podle teploty vratné vody. Pokud je senzor ve vratné trubce podlahového vytápění, ovládá oběh podle teploty v konkrétním okruhu. Pro optimální fungování je důležité, aby senzor byl umístěn v místě, kde je teplota reprezentativní pro celý systém.

Servis a provoz

Termostat Avansa 110 E vyžaduje minimální údržbu. Důležité je pravidelně kontrolovat připojení vodičů a stav senzoru. Pokud se čerpadlo nezapíná nebo se vypíná bez důvodu, může být problém v senzoru nebo v elektrickém připojení. Funkce anti-stop zajistí, že čerpadlo během topné sezóny neztratí hybnost. Pokud se objeví známky poškození nebo selhání, je třeba termostat vyměnit. Servisní interval není stanoven, ale doporučuje se pravidelná kontrola při každé sezónní přípravě systému.

Časté dotazy

Lze termostat Avansa 110 E použít s čerpadlem s výkonem 6 A?
Termostat má spínací proud 6 A, což znamená, že lze použít čerpadla s výkonem do této hodnoty.

Může být senzor termostatu Avansa 110 E připojen do návratu?
Ano, senzor může být připojen do návratu nebo do vratné trubky podlahového vytápění, v závislosti na účelu regulace.

Je možné vypnout funkci anti-stop?
Funkce anti-stop je pevně zabudovaná a není možné ji vypnout. Každých 15 dní se čerpadlo zapne na 15 sekund, aby se zabránilo zablokování.

Co se stane, když teplota klesne pod 5 °C?
Při poklesu teploty pod 5 °C se zapne funkce protimrazové ochrany a čerpadlo se zapne, aby zabránilo zamrznutí systému.
